特徵

O型結構設計

-高抗扭矩

全新油路設計

-滑塊可充分潤滑

滑軌搭配防塵覆蓋帶

-不鏽鋼材質

-快速安裝

-避免刮油片密封部被螺栓孔破壞

-預防外部粉塵從螺栓孔進入滑塊內

應用

木工機械、工具機、研磨機、搬運設備、自動化設備、高抗扭矩

產品規格說明

CG系列分為非互換性及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於HIWIN在製造上有良好的尺寸控制及嚴格的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配對安裝線性滑軌的客戶而言，是一項很好的選擇。線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

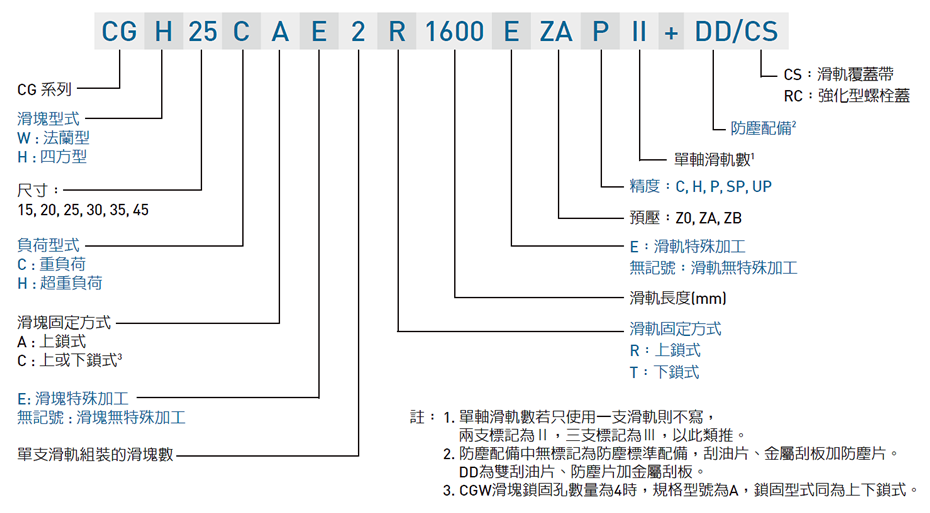

(1) 非互換性線性滑軌產品型號

(2) 互換性線性滑軌產品型號

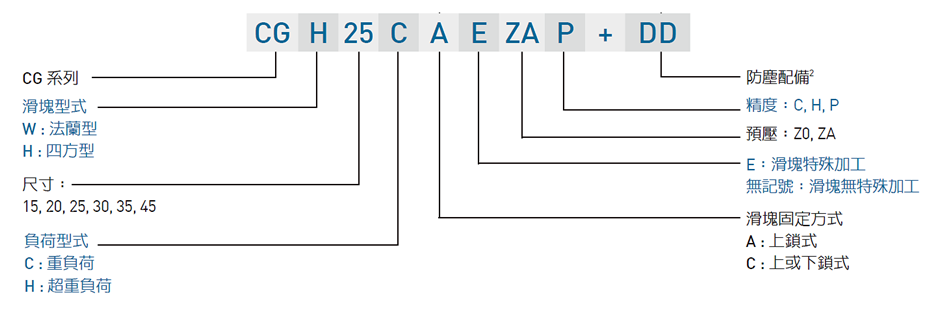

互換型滑塊產品型號

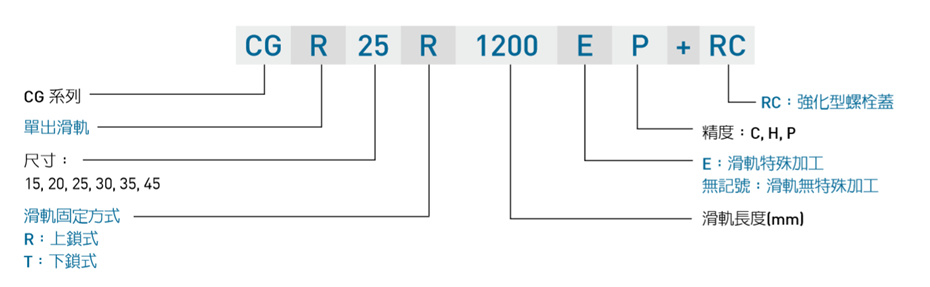

互換型滑軌產品型號
